فیوژن فیبر نوری و تست OTDR در شهرک‌های صنعتی و معابر شهری؛ عیب‌یابی قطعی کابل نوری

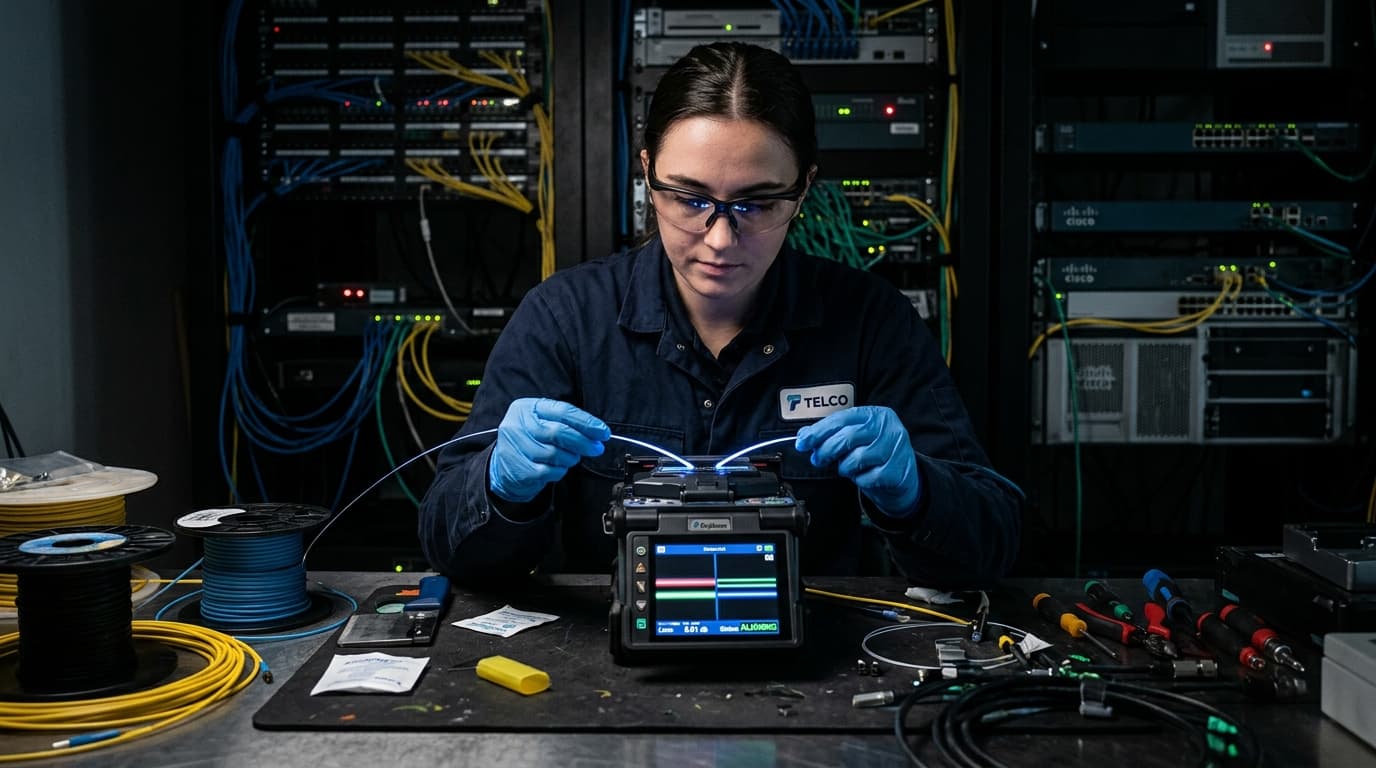

کابل‌های فیبر نوری به دلیل انتقال دیتا با سرعت نور و پهنای باند بی‌نهایت، ستون فقرات ارتباطات صنعتی، دوربین‌های مداربسته و اتصالات بین شهری هستند. با این وجود، ضخامت هسته شیشه‌ای تار نوری تنها ۹ میکرون (باریک‌تر از یک تار موی انسان) است! هرگونه برش نامناسب، گردوغبار یا جوش غیراستاندارد باعث افت شدید نور و قطعی لینک می‌شود. برای اتصال یا ترمیم این تارهای ظریف از دستگاه فیوژن اسپلایسر (Fusion Splicer) استفاده می‌شود.

۱. مراحل استاندارد فیوژن فیبر نوری

1. لخت کردن تار و تمیزکاری با الکل ایزوپروپیل: برداشتن لایه‌های بافر و روکش اکریلیت و پاکسازی کامل شیشه از چربی و غبار.
2. برش دقیق با کلیور الماسه (Fiber Cleaver): برش تار با زاویه دقیق ۹۰ درجه؛ زاویه برش حتی یک درجه کج باشد، دستگاه خطای Cleave Angle صادر می‌کند.
3. تراز خودکار هسته (Core Alignment): دستگاه فیوژن (مانند مدل‌های فوجیکورا Fujikura یا سومیتومو Sumitomo) هسته دو تار را زیر میکروسکوپ تراز می‌کند.
4. تخلیه قوس الکتریکی (Electric Arc): ایجاد جرقه پلاسما در دمای هزاران درجه و ذوب شدن دو انتهای تار به یکدیگر.
5. شیرینک حرارتی (Heat Shrink Protection): قرار دادن کریمپ محافظ و حرارت‌دهی در کوره دستگاه جهت جلوگیری از شکستن محل اتصال.

۲. تست OTDR چگونه نقطه قطعی کابل فیبر نوری را پیدا می‌کند؟

دستگاه OTDR (Optical Time-Domain Reflectometer) پالس‌های لیزری را به درون فیبر شلیک می‌کند و بازتاب نور ناشی از ناهمگونی‌های کابل را می‌سنجد. اگر یک فیبر نوری ۶ کیلومتری در زیر خاک بر اثر خاکبرداری لودر قطع شده باشد، دستگاه OTDR روی نمودار گرافیکی دقیقاً نشان می‌دهد: «در فاصله ۲,۴۳۰ متری، یک شکستگی با افت سیگنال کامل رخ داده است»؛ بدین ترتیب بدون نیاز به حفر کل مسیر، محل دقیق باز شده و مرمت می‌گردد.
